ADI推出集成JESD204B串行接口的8通道超聲接收器

ADI

2012-10-17 10:00 6728

ADI的全新AD9671 8通道接收器與其它數據接口標準相比，可減少多達80%的超聲系統I/O數據路由。減少路由可滿足制造商設計小型、高性能超聲系統的需要。

ADI的AD9671 8通道超聲接收器集成5Gb數據轉換接口，支持更高的數據速率和通道數，可用于手推式和便攜式超聲設備

北京2012年10月17日電 /美通社/ -- Analog Devices, Inc.(ADI)，全球領先的高性能信號處理解決方案*供應商和醫療成像行業的長期合作伙伴，最近推出業界首款8通道超聲接收器AD9671，集成片內JESD204B串行接口。通過集成該5Gb JESD204B接口，ADI 的全新AD9671 8通道接收器與其它數據接口標準相比，可減少多達80%的超聲系統 I/O 數據路由。減少路由可滿足制造商設計小型、高性能超聲系統的需要，在簡化超聲設備電路板設計的同時，更符合業界對更高數據速率、更多通道數和更佳圖像分辨率的要求。

AD9671接收器能夠調理8通道射頻到基帶頻率數據；與其他器件相比，可降低至少50%的系統FPGA（現場可編程門陣列）處理負擔。該器件集成了低噪聲放大器、可變增益放大器、抗混疊濾波器以及14位模數轉換器，具有業界較高的采樣率(125 MSPS)和信噪比(75 dB SNR)性能，超聲成像質量更佳。8通道接收器是加入 ADI 獲獎超聲接收器產品陣容的最新產品，專為中到高端便攜和手推車式超聲系統而設計。

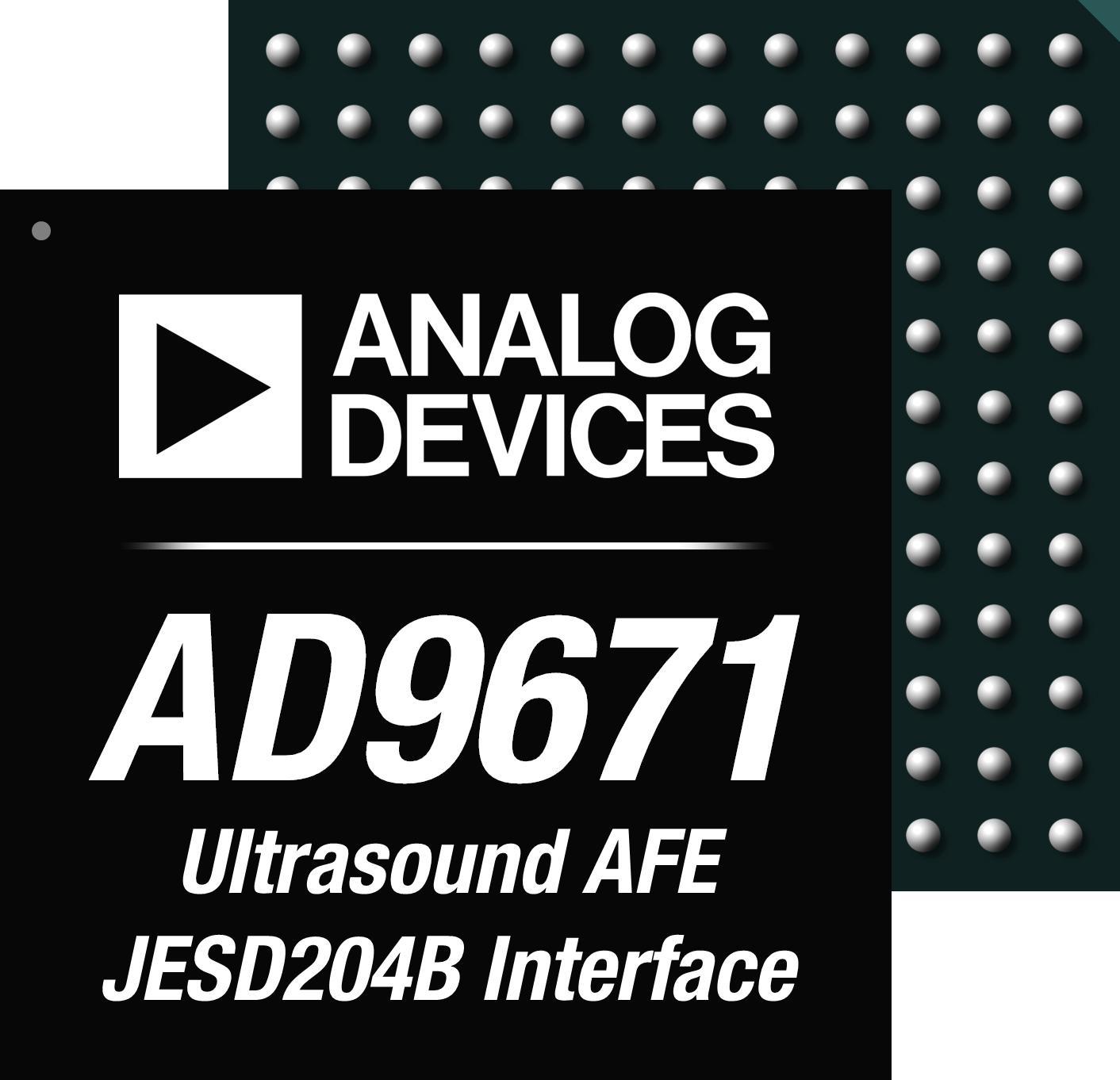

ADI推出集成JESD204B串行接口的8通道超聲接收器AD9671

下載數據手冊和查看產品頁面：http://www.analog.com/AD9671
申請樣片：http://www.analog.com/AD9671
欲了解有關超聲和醫療成像應用的更多信息，請訪問：http://www.analog.com/zh/pr1017/healthcare
更多有關產品信息，請致電亞洲技術支持中心：400 6100 006, 或發送郵件至 china.support@analog.com，也可點擊 ADI 官方微博 http://weibo.com/analogdevices，或通過手機登錄m.analog.com 或 www.analog.com了解最新產品等信息。
更多 ADI 產品及應用視頻，請訪問：http://videos.analog.com/category/chinese/

ADI 公司醫療保健部副總裁 Pat O’Doherty 表示：“借助首款集成數 Gb、串行數據鏈路的8通道超聲接收器，我們可讓超聲設備設計工程師減少他們數據轉換器和 FPGA 之間的互連數目。通過集成 JESD204B 串行接口，AD9671接收器不僅簡化了 PCB 設計與調試，還可讓制造商進一步降低設計成本、縮小系統尺寸，同時保持出色的整體系統性能。”

AD9671 8通道超聲接收器集成數字 I/Q 解調功能

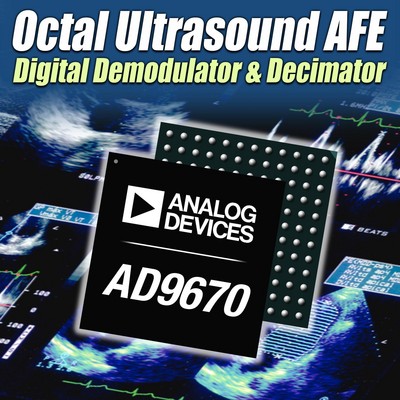

與 ADI 不久前發布的 AD9670 8通道超聲接收器一樣，AD9671集成的數字I/Q 解調器、可編程振蕩器和16抽頭 FIR（有限脈沖響應）抽取濾波器可降低 FPGA 數字帶寬需求，同時額外將多通道合成為單 CML（電流模式邏輯）數據通道。AD9671還使用模擬 I/Q 解調器提供連續波 (CW) 處理路徑，具有13階諧波抑制，可讓設計人員減少濾波器的數量以降低系統成本、降低設計的復雜度并提升信號靈敏度。它的連續波 (CW) 模式輸出動態范圍為每通道大于160 dBc/√Hz。

AD9671 8通道超聲接收器主要特性

5 Gb串行 JESD204B CML 接口
集成可編程振蕩器的數字 I/Q 解調器
FIR 抽取濾波器

o 每個抽取系數16個抽頭

o 較大抽取數為32

14位、125 MSPS 模數轉換器

o 信噪比 (SNR)：75 dB

8通道 LNA、VGA、AAF、ADC
低功耗：

o TGC（時間增益補償）模式：每通道130 mW (40 MSPS)

o CW（連續波）模式：每通道55 mW

噪聲：典型值0.78 nV/√Hz（5 MHz，增益為21.3 dB）
CW 多普勒信號諧波抑制：13階

供貨、報價與配套產品
AD9671 8通道接收器集成數字解調器和抽取濾波器，與 ADI 公司 AD9670 8通道接收器引腳兼容，因而設計人員采用通用 PCB 板布局可升級手推式和便攜式超聲設備設計。

產品	樣片供貨	全面量產	千片訂量報價	封裝
AD9671	2012年10月	2012年12月	$75.00/片	144引腳、10mm x 10mm BGA

關于ADI公司
Analog Devices, Inc.（簡稱 ADI）將創新、業績和卓越作為企業的文化支柱，并基此成長為該技術領域較持久高速增長的企業之一。ADI 公司是業界廣泛認可的數據轉換和信號處理技術全球領先的供應商，擁有遍布世界各地的60,000客戶，涵蓋了全部類型的電子設備制造商。作為領先業界40多年的高性能模擬集成電路 (IC) 制造商，ADI 的產品廣泛用于模擬信號和數字信號處理領域。公司總部設在美國馬薩諸塞州諾伍德市，設計和制造基地遍布全球。ADI 公司被納入標準普爾500指數 (S&P 500 Index )。欲獲知更多信息請訪問: http://www.analog.com/zh/pr10172。

* Analog Devices, Inc.引領全球數據轉換器市場，根據行業分析公司Databeans, Inc.提供的市場分析報告《2011數據轉換器》，ADI 公司占據全球數據轉換器市場份額的48%，超過排名其后的8個競爭對手的市場份額之和。
